Opis

Tehnički parametri

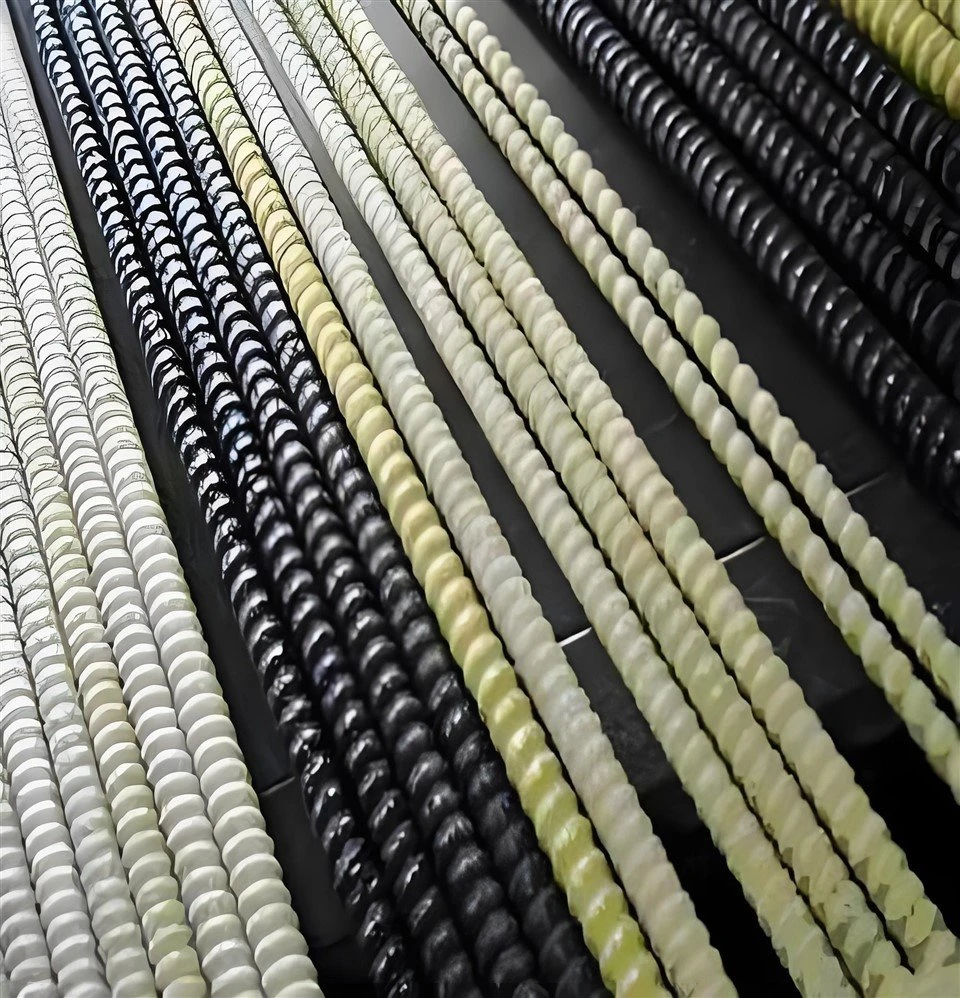

Rebrasta GFRP armaturna šipka je čvrsta polimerna šipka ojačana staklenim vlaknima za armiranje betona u infrastrukturi, temeljima, pločama i prefabrikovanim konstrukcijama. Neprekidna staklena vlakna ugrađena u matricu od polimerne smole daju vlačnu armaturu, dok rebrasta spoljašnjost stvara mehaničku vezu sa betonom. Njegova nemetalna konstrukcija nudi otpornost na koroziju i električnu izolaciju za određene primjene. Prečnik, vlačna svojstva, profil površine i dužina šipke biraju se prema projektnim crtežima, važećim standardima i zahtjevima konstrukcijskog dizajna. Prilagođene dimenzije, dužine rezanja i pakovanje su dostupni u zavisnosti od proizvodnih mogućnosti i specifikacija narudžbe.

Ključne prednosti proizvoda

Otpornost na koroziju:Kompozitna šipka ne hrđa kao konvencionalna čelična armatura. To je efikasna specifikacija za betonske konstrukcije izložene vlazi, solima za odmrzavanje i okruženjima koja sadrže hlorid, u skladu sa zahtjevima projekta.

Rebrasta površina:Vanjska rebra osiguravaju mehaničko spajanje s okolnim betonom. Geometrija rebra i provjerene performanse veze su kritični faktori u odabiru armature i dizajnu sidrenja.

Lagano rukovanje:GFRP ima znatno manju gustoću od čelika (otprilike 1/4 čelika), smanjujući težinu snopova armature i olakšavajući lakše rukovanje materijalom, skladištenje i planiranje transporta.

Nemetalna svojstva:Šipka je nemagnetna i električno neprovodna u normalnim materijalnim uslovima. Ova svojstva odgovaraju specijaliziranim aplikacijama sa zahtjevima za elektromagnetnu osjetljivost ili električnu izolaciju.

Tehničke specifikacije

Parametar	Specifikacija
Vrsta proizvoda	Rebrasta GFRP armaturna šipka
Armaturna vlakna	Kontinuirana E-staklena vlakna
Matrični materijal	Polimerna smola visokih performansi (vinil ester/epoksid)
Poprečni presek	Čvrsti kružni profil
Surface Profile	Obloženi pijeskom i rebrasti / spiralno omotani i rebrasti
Referentni raspon prečnika	6 – 32 mm
Opcije nominalnog prečnika	6, 8, 10, 12, 16, 20, 25, 32 mm
Površina na 6 mm prečnika	28,3 mm²
Površina na 8 mm prečnika	50,3 mm²
Područje na 10 mm prečnika	78,5 mm²
Područje u prečniku 12 mm	113,1 mm²
Površina na 16 mm prečnika	201,1 mm²
Područje na 20 mm prečnika	314,2 mm²
Područje na 25 mm prečnika	490,9 mm²
Područje u prečniku 32 mm	804,2 mm²
Dužina trake	3m, 6m, 12m ili po narudžbi
Vlačna čvrstoća (tipična)	Veći ili jednaki 700–1100 MPa
Modul zatezanja (tipično)	Veća ili jednaka 40–55 GPa
Dimenzionalna tolerancija	Prema dogovorenoj specifikaciji proizvoda i relevantnim standardima
Prilagodba	Zavisno od proizvodnih mogućnosti i minimalnih količina narudžbe

Prijave

01/

fundacije:Specificirano za betonske temeljne elemente gdje konstrukcijski dizajn definira veličinu armature, razmak, sidrenje i zahtjeve materijala u agresivnim uvjetima tla.

02/

Betonske ploče:Koristi se u podnim pločama, parkirališnim konstrukcijama i industrijskim podnim sistemima gdje armatura od GFRP-a zadovoljava kriterije upotrebljivosti projekta i kontrole pukotina.

03/

Prefabricirane komponente:Pogodno za specificirane prefabrikovane elemente (kao što su zidni paneli, elementi morskog zida i pomoćni svodovi) kada su dimenzije šipke, rukovanje i proizvodni zahtjevi usklađeni s odobrenim crtežima iz radnje.

04/

infrastruktura:Primjenjivo na palube mostova, potporne konstrukcije, pomorske konstrukcije, barijere na autoputu i drenažne objekte gdje je potrebna armatura bez korozije.

05/

Specijalizovani objekti:Nemagnetna i električki neprovodna svojstva odgovaraju medicinskim ustanovama (MRI sobe), podstanicama i naučno-istraživačkim laboratorijama sa specifičnim zahtjevima za elektromagnetnu zaštitu ili električnu izolaciju.

Materijal i rebrasti profil

staklena vlakna:Kontinuirana staklena vlakna pružaju primarnu vlačnu nosivost. Tip vlakana, poravnanje, zapreminski udio i visoka vlačna čvrstoća direktno utiču na mehaničke performanse kompozitne šipke.

polimerna smola:Matrica smole vezuje vlakna u čvrstu kompozitnu strukturu, štiteći ih od alkalnih betonskih okruženja i prenoseći naprezanja smicanja. Odabir smole i uslovi očvršćavanja doprinose trajnosti u okolini.

Geometrija rebra:Visina rebara, razmak, spiralno omotavanje i površinski premaz pijeskom poboljšavaju mehaničko spajanje i čvrstoću veze s betonom. Zahtjeve vezanja treba procijeniti korištenjem primjenjivih rezultata testa na izvlačenje i projektnih specifikacija.

Opcije prilagođavanja

Prečnik i dužina:

Odredite potrebni promjer i dužinu ravne šipke (ili savijene oblike ako je primjenjivo). Dostupnost ovisi o proizvodnim mogućnostima, količini narudžbe i strukturnoj konfiguraciji.

Tehnički zahtjevi:

Projektni crteži, tolerancije dimenzija, specifična mehanička svojstva, omjer sadržaja vlakana i primjenjivi standardi mogu se pregledati prije finalizacije specifikacije proizvoda.

Pakovanje i identifikacija:

Konfiguracija paketa, zaštitno omotavanje, označavanje dužine šipke i identifikacija pošiljke mogu se koordinirati u skladu sa zahtjevima rukovanja na gradilištu i isporuke.

Proizvodnja i kontrola kvaliteta

Praćenje proizvodnje:Relevantne kontrole procesa uključuju kontinuirano dovođenje vlakana, impregnaciju smolom (proces pultruzije), formiranje profila, površinsko omotavanje/brušenje, termičko očvršćavanje i inspekciju gotovih šipki.

Provjere dimenzija:Prečnik, dužina, ravnost i konzistentnost rebrastog profila provjeravaju se prema dogovorenoj specifikaciji proizvoda.

mehaničko ispitivanje:Vlačna čvrstoća, vlačni modul i međuslojna smična čvrstoća provjereni su standardnim metodama ispitivanja. Učestalost ispitivanja i kriterijumi prihvatanja prate interni plan upravljanja kvalitetom.

Sljedivost serije:Jedinstveni zapisi identifikacije serije i fabričke inspekcije povezuju gotove šipke sa odgovarajućim partijama sirovina i dokumentacijom o laboratorijskim ispitivanjima.

Standardi i tehnička dokumentacija

Kontrola kvaliteta:Naš proizvodni proces uključuje procedure kontrole kvaliteta i fabričke inspekcije kako bi se podržao dosljedan kvalitet proizvoda.

Testiranje proizvoda:Relevantni izvještaji o ispitivanju proizvoda i zapisi o inspekcijama mogu se dati za pregled, ovisno o dostupnosti i zahtjevima projekta.

tehnička dokumentacija:Specifikacije proizvoda, tehnički listovi (TDS) i primjenjivi dokumenti o kvaliteti mogu se potvrditi prije naručivanja.

Naručivanje i nabavka projekta

Konfiguracija proizvoda:

Navedite tačne prečnike, dužine šipki, količine, profil površine i potrebnu mehaničku vrstu.

Tehnički pregled:

Navedite primjenjive strukturne standarde, nacrte projekta, zahtjeve za ispitivanje i kriterije dokumentacije za pregled inženjerskih specifikacija.

Planiranje isporuke:

Prije potvrde narudžbe potvrdite zaštitno pakovanje, ograničenja težine paketa, odredište isporuke, traženi datum na licu mjesta i aranžmane za otpremu kontejnera/kamiona.

Priprema ponude:

Detaljan raspored barova ili tehnička specifikacija pomaže u uspostavljanju konfiguracije proizvoda, ukupnih količina i potrebne dokumentacije o usklađenosti za tačnu komercijalnu ponudu.

Često postavljana pitanja

P: Koji su prečnici GFRP armature dostupni?

O: Standardni referentni prečnici se kreću od 6 mm do 32 mm. Potvrdite dostupne veličine, status zaliha i tolerancije dimenzija u odnosu na trenutnu specifikaciju proizvoda.

P: Mogu li se isporučiti prilagođene dužine ili savijeni oblici?

O: Prilagođene dužine ravnih šipki mogu se proizvesti prema zahtjevima projekta i ograničenjima transporta. Specifični savijeni oblici (uzengija/zavoji) zahtijevaju prethodnu tehničku reviziju na osnovu proizvodnih mogućnosti.

P: Kako se vlačna čvrstoća provjerava i dokumentira?

O: Zatezna svojstva se utvrđuju kroz standardno testiranje serije (kao što je ASTM D7205) i dokumentuju se u sertifikovanim izveštajima o mlevenju/testiranju za određeni prečnik proizvoda.

P: Da li je rebrasta GFRP armatura pogodna za sve betonske konstrukcije?

O: Pogodnost ovisi o parametrima konstrukcije, zahtjevima vezanja, koeficijentima toplinske ekspanzije, uvjetima izloženosti i primjenjivim lokalnim građevinskim propisima. Konačno inženjersko odobrenje treba da odredi njegovu upotrebu.

P: Koja tehnička dokumentacija se može dostaviti prije naručivanja?

O: Dostupni dokumenti uključuju listove s podacima o proizvodu (PDS), izvještaje o ispitivanju trećih strana, certifikate o usklađenosti i smjernice za instalaciju. Ovo se može potvrditi s našim timom za inženjersku podršku prije naručivanja.
