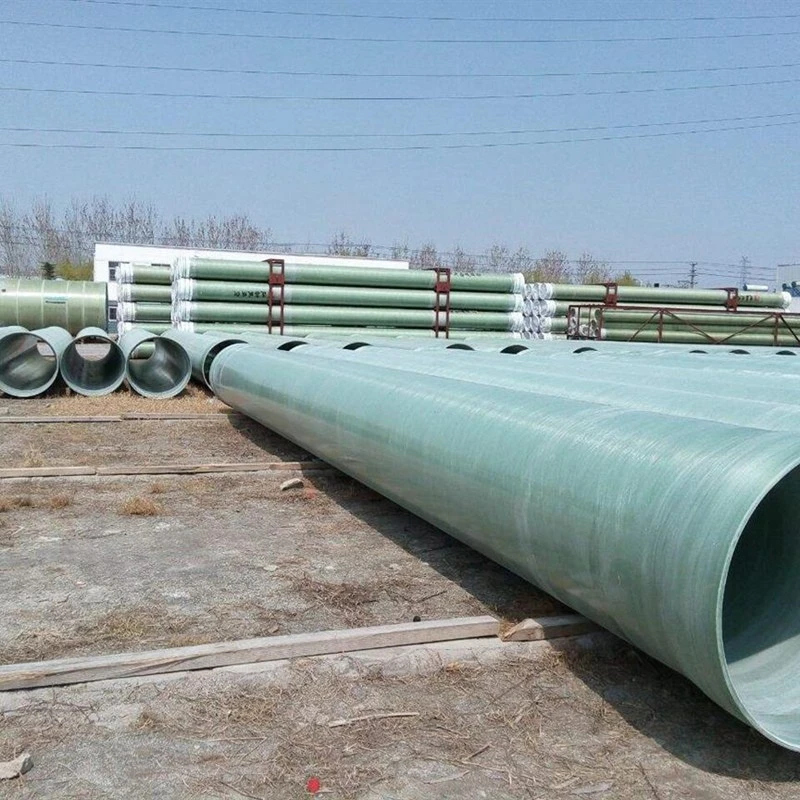

GFRP cijev za transport vode velikog prečnika koristi se u komunalnim sistemima za prijenos vode, očuvanju vode, navodnjavanju i industrijskim vodovodnim sistemima. Njegovo ojačanje staklenim vlaknima i matrica od termoreaktivne smole pružaju strukturnu čvrstoću i otpornost na koroziju za infrastrukturu za transport vode.
Konfiguracija cijevi je određena promjerom, projektnim pritiskom, krutošću prstena, karakteristikama fluida i uvjetima ugradnje. Prilagođene dimenzije, dužine cijevi i raspored spojeva mogu se procijeniti prema projektnim crtežima i potvrđenim proizvodnim mogućnostima.
Ključne prednosti proizvoda
Otpornost na koroziju
Kompozitni zid cijevi otporan je na mnoga korozivna okruženja. Izbor smole zavisi od sastava tečnosti, hemijske koncentracije i radne temperature.
Strukturne performanse
Ojačanje staklenim vlaknima pruža mehanička svojstva potrebna za pritisak i strukturno opterećenje. Zidna konstrukcija je specificirana prema zahtjevima projekta.
Hidraulične performanse
Glatka unutrašnja površina podržava efikasan protok vode. Unutrašnji prečnik, brzina protoka i raspored cevovoda određuju hidrauličke performanse.
Fleksibilnost instalacije
Dužine cijevi i konfiguracije spojeva mogu se uskladiti s trasiranjem cjevovoda, transportnim dimenzijama, načinom podizanja i zahtjevima za instalaciju na gradilištu.
Tipične primjene
Općinski vodovod
Prijenosne mreže sirove vode, regionalni dovodni cjevovodi i vodovodne mreže.
Water Conservancy
Sistemi za prenos vode, priključci rezervoara i vodena infrastruktura velikih razmera.
Poljoprivredno navodnjavanje
Glavni vodovi za navodnjavanje i distributivne mreže visokog kapaciteta.
Industrijski vodovodni sistemi
Cjevovodi rashladne, procesne i komunalne vode, ovisno o kompatibilnosti materijala.
Infrastrukturni projekti
Transportni sistemi velikog prečnika specificirani za definisane hidraulične i strukturne uslove.
Tehničke specifikacije
|
Parametar |
Standardne / specifične vrijednosti |
|
Vrsta proizvoda |
Cijev za transport vode od polimera ojačana staklenim vlaknima |
|
Materijal za ojačanje |
E-staklena vlakna |
|
Resin Matrix |
Izoftalna poliesterska smola ili vinil esterska smola |
|
Standardni promjeri |
300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1500 milimetara |
|
Tipični raspon debljine zida |
6,5 do 32 milimetra |
|
Ocene pritiska |
0,6, 1,0, 1,6, 2,0, 2,5 megapaskala |
|
Klase krutosti prstena |
2500, 5000, 10000 njutna po kvadratnom metru |
|
Standardne dužine cijevi |
6 i 12 metara |
|
Standardni tipovi zglobova |
Spojnica sa dvostrukim O-prstenom, spojna spojnica i omotač, prirubnički spoj |
|
Raspon temperature fluida |
-40 do +70 stepeni Celzijusa |
Mogućnosti proizvodnje po narudžbi
Prečnik i dužina
Dimenzije i dužine cijevi mogu se procijeniti u odnosu na rasporede cjevovoda, inženjerske crteže i ograničenja transporta.
Ocena pritiska
Izbor uzima u obzir projektovani pritisak, radni pritisak, uslove prenapona i primenjive kriterijume dizajna.
Krutost prstena
Potrebna krutost ovisi o dubini ukopavanja, stanju tla, podzemnim vodama, vanjskim opterećenjima i načinu ugradnje.
Smola i zidna konstrukcija
Odabir materijala i konstrukcija kompozitnog zida određuju se kompatibilnošću fluida, radnom temperaturom i potrebnim mehaničkim performansama.
Spojevi i spojevi
Tip spoja, geometrija fitinga i dimenzije sučelja usklađeni su sa rasporedom cjevovoda i susjednim komponentama.
Proces proizvodnje
Ojačanje staklenim vlaknima i termoreaktivna smola čine zid strukturalne cijevi. Konstrukcija je specificirana prema potrebnim mehaničkim performansama i uslovima rada.
Zahtjevi za materijale, tolerancije dimenzija i proizvodni parametri definirani su odobrenom proizvodnom specifikacijom.
Stvrdnjavanje i završna obrada slijedite primjenjivu proceduru proizvodnje. Gotove dimenzije i spojevi su provjereni prema dogovorenim zahtjevima.
Kontrola i inspekcija kvaliteta
Verifikacija materijala
Identifikacija materijala i dostupna evidencija se provjeravaju u odnosu na odobrenu specifikaciju materijala.
Dimenzionalna inspekcija
Prečnik, debljina zida, dužina cevi i specificirane dimenzije priključka se procenjuju u odnosu na dogovorene tolerancije.
Testiranje proizvoda
Zahtjevi za inspekciju i testiranje su uspostavljeni u skladu s primjenjivim standardom proizvoda i specifikacijom projekta.
Quality Records
Potrebni zapisi o inspekciji i izvještaji o ispitivanju se identifikuju tokom tehničkog pregleda i dogovaraju prije proizvodnje.
Vodič za odabir cijevi
Hidraulični zahtjevi
Potvrdite projektovani protok, potrebni unutrašnji prečnik, radni pritisak i dozvoljeni gubitak glave.
Uvjeti instalacije
Za ukopane cjevovode navedite dubinu ukopavanja, svojstva tla, uslove podzemnih voda, saobraćajna opterećenja, podlogu i zahtjeve za zatrpavanje.
Kompatibilnost sa fluidima
Identifikujte sastav tečnosti, hemijsku koncentraciju i radnu temperaturu da biste odredili odgovarajući sistem smole.
Sistemske veze
Potvrdite tip spoja, raspored fitinga, dimenzije interfejsa i potrebnu ocjenu tlaka u sistemu prije finalizacije rasporeda cjevovoda.
Standardi i tehnička dokumentacija
Primjenjivi standardi
Važeći standard zavisi od konstrukcije cevi, uslova rada i zahteva projekta. Potvrdite primjenjivi standard i izdanje tokom tehničkog pregleda.
Technical Submittals
Dogovoreni paket dokumentacije može uključivati specifikacije proizvoda, evidenciju materijala, rezultate inspekcije dimenzija i relevantne izvještaje o ispitivanju.
Certifikacija i usklađenost
Zahtjevi za sertifikaciju moraju biti potkrijepljeni važećom dokumentacijom koja pokriva relevantni proizvod i opseg. Standardne reference same po sebi ne utvrđuju sertifikaciju ili usklađenost.
Pakovanje i dostava
Zaštita cijevi
Krajevi cijevi i spojne površine zaštićeni su prema zahtjevima rukovanja i transporta. Aranžmani za slaganje i osiguranje su specificirani za dimenzije cijevi i uvjete opterećenja.
Planiranje otpreme
Dužine cijevi, količine, konfiguracija utovara i transportni aranžmani su usklađeni s potvrđenom narudžbom i odredištem.
Dokumentacija o isporuci
Liste pakovanja, detalji o identifikaciji proizvoda i dogovoreni zapisi o kvaliteti su navedeni prije otpreme.
