Opis

Tehnički parametri

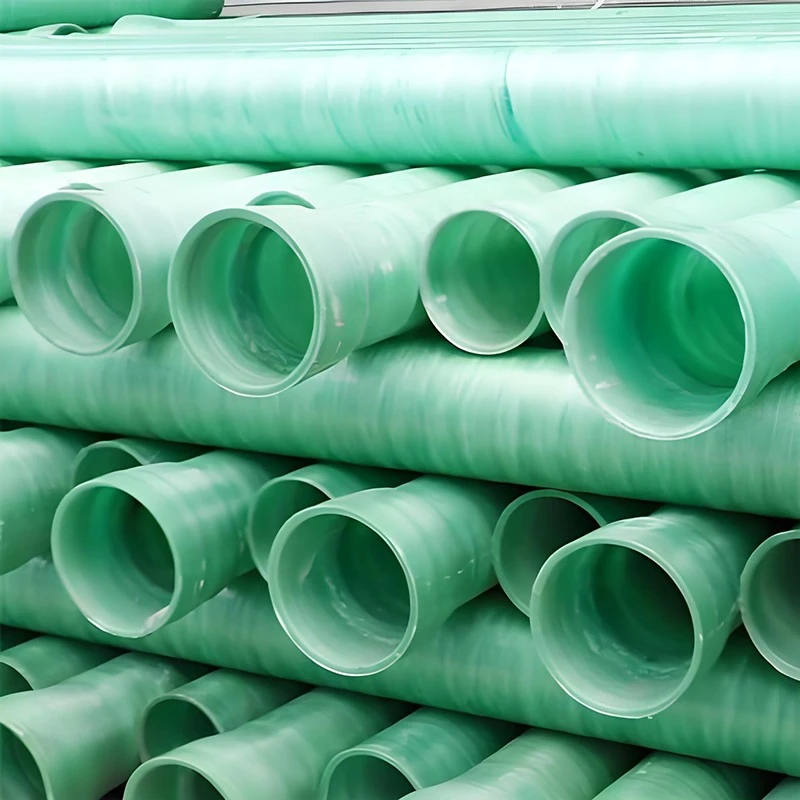

FRP (polimer ojačan staklenim vlaknima) / cijev od termoreaktivne smole ojačana staklenim vlaknima je projektirana za opskrbu vodom pod pritiskom i prijenos industrijske vode. Kompozitna struktura kombinuje ojačanje staklenim vlaknima visoke čvrstoće sa matricom od termoreaktivne smole koja je odabrana posebno za radni medij i radne uslove. Prečnik, klasa pritiska, krutost, dužina cevi i konfiguracija spoja mogu se prilagoditi tako da odgovaraju nacrtima cjevovoda i projektnim specifikacijama.

Ključne prednosti

Otpornost na koroziju:Kompozitni zid je otporan na širok spektar hemijskih i ekoloških oblika korozije povezanih sa transportom vode. Izbor smole ovisi o hemiji fluida, hemijskoj koncentraciji i radnoj temperaturi.

Hidraulične performanse:Glatka unutrašnja površina podržava efikasan protok i niske gubitke trenja. Hidraulički proračuni treba da koriste stvarni unutrašnji prečnik, projektovani protok i raspored cevovoda.

Efikasnost rukovanja:Relativno mala težina FRP/GFRP cijevi pojednostavljuje transport, podizanje i pozicioniranje na licu mjesta. Metode rukovanja moraju odgovarati dimenzijama cijevi i uvjetima ugradnje.

Fleksibilnost dizajna:Dimenzije cijevi, klase tlaka, dužine i raspored spojeva mogu se prilagoditi specifičnim zahtjevima projekta i strukturnim opterećenjima.

Prijave

01/

Općinski vodovod:Prenosni i distributivni cjevovodi pod pritiskom za tretiranu vodu, podložni važećim standardima za vodu za piće i općinskim standardima.

02/

Postrojenja za tretman vode:Prijenos sirove vode, transport tretirane vode i kompatibilne industrijske procesne vode.

03/

pumpne stanice:Ispusni cjevovodi pumpe, sa radnim pritiskom, udarnim pritiskom i uslovima podrške u potpunosti uzeti u obzir u dizajnu sistema.

04/

Industrijski vodovodni sistemi:Cirkulacija rashladne vode, prijenos procesne vode i druge kompatibilne usluge industrijske vode.

05/

Mreže za navodnjavanje:Transport i distribucija vode pod pritiskom za poljoprivrednu infrastrukturu i navodnjavanje velikih razmera.

Tehničke specifikacije

Parametar	Opcija specifikacije
Vrsta proizvoda	FRP / GFRP cijev za prijenos vode pod pritiskom
Pojačanje	Glass Fiber
Resin Matrix	Termoreaktivna smola
Nazivni prečnik (DN)	DN 100 – 4000 mm
nazivni pritisak (PN)	PN 6, PN 10, PN 16 bar
nominalna krutost (SN)	SN 2500, SN 5000, SN 10000 N/m²
Standardna dužina cijevi	6 m ili 12 m
Wall Thickness	Određeno prečnikom, unutrašnjim pritiskom i zahtevima konstrukcijskog dizajna
Joint Options	Spojnica za rukav ili prirubnički spoj
Odabir smole	Zasnovano na kompatibilnosti tečnosti, izloženosti hemikalijama i radnoj temperaturi
Radna temperatura	Podložno sistemu smole i ograničenjima za nazivni pritisak
Fittings & Accessories	Zavoji, T-priključci, reduktori i prirubnički adapteri, ovisno o konfiguraciji
Primjenjivi standardi	U skladu sa relevantnim međunarodnim standardima

Materijali i konstrukcija

Ojačanje staklenim vlaknima:Staklena vlakna visokih performansi ojačavaju kompozitni zid kako bi pružili vlačnu i strukturnu čvrstoću. Raspored armature i konstrukcija zida određuju se mehaničkim i pritiskom.

Sistem smole:Izbor smole zavisi od sastava tečnosti, izlaganja hemikalijama i radne temperature. Odabrana smola mora biti u potpunosti kompatibilna sa predviđenim servisnim medijem.

Dizajn konstrukcije:Debljina zida i konstrukcija cijevi određuju se prema promjeru, klasi tlaka, zahtjevima za krutost prstena i primjenjivim kriterijima dizajna. Konačni detalji konstrukcije su definisani u odobrenoj tehničkoj specifikaciji i proizvodnom listu.

Opcije prilagođavanja

Dimenzije cijevi:

Navedite nazivni prečnik, dužinu reza i potrebne tolerancije dimenzija prema projektnim crtežima.

Pritisak i krutost:

Odaberite klasu pritiska (PN) i krutost prstena (SN) odvojeno na osnovu unutrašnjeg pritiska, metode ugradnje, opterećenja tla i uslova konstrukcije.

Zajednička konfiguracija:

Spojnice i prirubnički priključci mogu se specificirati prema rasporedu cjevovoda, zahtjevima vezanosti i dimenzijama sučelja.

Fitingi:

Zavoji, T-priključci, reduktori i prilagođeni spojevi mogu se procijeniti prema potrebnim dimenzijama, smjeru protoka i detaljima povezivanja.

Projektna dokumentacija:

Zapisnici inspekcije, izvještaji o dimenzijama i materijalna dokumentacija mogu se dogovoriti prema planu kvaliteta projekta i dostupnim evidencijama.

Spajanje i kompatibilnost sistema

Zajednička selekcija:Tip spoja mora odgovarati dimenzijama cijevi, klasi tlaka, zahtjevima za zaptivanje i uvjetima ugradnje. Aksijalno ograničenje i dozvoljeni otklon zgloba treba specificirati tamo gdje je to potrebno dizajnom sistema.

Dimenzije interfejsa:Bušenje prirubnica, dimenzije zaptivača, sučelja ventila i geometrija fitinga treba da prate odobrene crteže kako bi se održala kompatibilnost sistema.

Uvjeti instalacije:Zakopani cjevovodi zahtijevaju određenu podlogu, zatrpavanje i zbijanje. Nadzemni sistemi zahtijevaju odgovarajuće oslonce, sidra i mogućnost termičkog kretanja. Hidrostatička ispitivanja moraju slijediti odobrenu proceduru projekta.

Kontrola kvaliteta i dokumentacija

Dimenzijska inspekcija:

Provjerite promjer cijevi, debljinu stijenke, dužinu i priključne dimenzije prema odobrenim crtežima i kriterijima prihvatljivosti.

Zapisi o proizvodnji i testiranju:

Relevantni zapisi mogu uključivati identifikaciju materijala, rezultate inspekcije dimenzija, izvještaje o hidrostatičkim ispitivanjima i primjenjive izvještaje o ispitivanju proizvoda kako je definirano u dogovorenom planu inspekcije.

Standardi i certifikacija:

Primjenjivi standardi proizvoda i zahtjevi za certifikaciju zavise od predviđene usluge i odredišnog tržišta. Usklađenost je potkrijepljena važećom tehničkom dokumentacijom i relevantnim dokazima o ispitivanju. Za primjenu pitke vode potrebni su odgovarajući materijali i sanitarna odobrenja.

Kontrolna lista specifikacije projekta

Molimo dostavite sljedeće informacije za tehnički pregled i ponudu:
• Nazivni prečnik, dužina cevi i ukupna količina.
• Projektovani pritisak, radni pritisak i predviđeni prenaponski pritisak.
• Sastav fluida, hemijska koncentracija i radna temperatura.
• Način ugradnje, dubina zakopavanja, nivo podzemnih voda i uslovi spoljašnjeg opterećenja.
• Tip spoja, zahtjevi za ugradnju i dimenzije interfejsa.
• Primjenjivi standardi i zahtjevi za inspekciju.
• Tržište odredišta i potreban raspored isporuke.

Često postavljana pitanja

P: Koje klase pritiska su dostupne?

O: Klase pritiska se obično kreću od PN 6 do PN 16, u zavisnosti od potvrđenog asortimana proizvoda i potrebnog prečnika. Navedite radne i prenaponske pritiske za tehnički pregled.

P: Mogu li se dimenzije cijevi prilagoditi?

O: Da. Prečnik, dužina, konstrukcija zida i detalji spoja mogu se specificirati prema projektnim crtežima i potvrđenim proizvodnim mogućnostima.

P: Da li je FRP/GFRP cijev pogodna za prijenos vode u ukopu?

O: Da, kada su krutost cijevi, opterećenje tla, dubina ukopa, podloga i zatrpavanje pravilno riješeni u inženjerskom projektu cjevovoda.

P: Da li je cijev pogodna za vodu za piće?

O: Da, pod uslovom da sistem smole i gotova cijev ispunjavaju važeće sanitarne zahtjeve za vodu za piće na odredišnom tržištu. Za navedeni proizvod moraju biti potvrđena relevantna odobrenja.

P: Koji standardi se mogu primijeniti?

O: Primjenjivi standardi zavise od dizajna proizvoda, uslova usluge i specifikacija projekta. Potrebne standarde i prateću dokumentaciju treba potvrditi prije odobrenja narudžbe.

P: Koje informacije su potrebne za zvaničnu ponudu?

O: Molimo navedite prečnik, klasu pritiska, zahtjeve za krutost, dužinu cijevi, uvjete fluida, tip spoja, količinu, primjenjive standarde i odredište isporuke.
