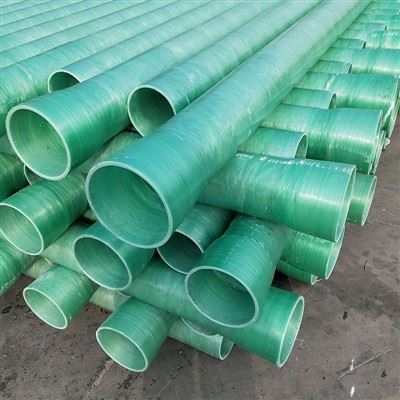

FRP cijev za rashladnu vodu je cijev od termoreaktivne smole ojačana staklenim vlaknima za cirkulaciju i prijenos rashladne vode u industrijskim objektima. Primjene uključuju krugove rashladnih tornjeva, mreže izmjenjivača topline, komunalne usluge u elektranama i sisteme za hlađenje industrijskih procesa.
Kompozitna struktura kombinuje ojačanje staklenim vlaknima sa matricom smole odabranom za uslove rada. Prečnik, debljina stijenke, sistem smole, dužina cijevi, nazivni tlak i priključci mogu se odrediti kako bi odgovarali projektnim zahtjevima. Konačni izbor zavisi od hemije vode, radne temperature, projektovanog pritiska, brzine protoka i uslova ugradnje.
Ključne prednosti
Otpornost na koroziju
Sistem smole se može odabrati za kompatibilnu rashladnu vodu, uključujući slatku vodu i određene aplikacije slane vode. Izbor uzima u obzir otopljene soli, hemikalije za tretman i radnu temperaturu.
Hidraulične performanse
Glatka unutrašnja površina podržava efikasan protok vode. Prečnik cevi i brzina protoka određuju se hidrauličkim proračunima kako bi se zadovoljile potrebne brzine protoka i dozvoljeni gubici pritiska.
Lagana konstrukcija
FRP cijev ima relativno malu težinu u usporedbi s mnogim metalnim materijalima za cijevi. Ovo pomaže u pojednostavljenju rukovanja, podizanja i planiranja instalacije, posebno za cijevi velikog promjera.
Sistemska integracija
Dužine cijevi, fitinzi i konfiguracije spojeva mogu se uskladiti s odobrenim crtežima cijevi, podržavajući konzistentnost dimenzija u navedenom sistemu.
Industrijske primjene
Krugovi rashladnog tornja
Cirkulacijski vodovi za dovod i povrat vode između rashladnih tornjeva, izmjenjivača topline i procesne opreme.
Power Generation
Pomoćni vodovi rashladne vode i kompatibilne komunalno-vodne mreže u objektima za proizvodnju električne energije.
Hemijska obrada
Industrijska distribucija vode za hlađenje gdje hemija vode zahtijeva materijal cijevi otporan na koroziju.
Industrial HVAC
Prijenos vode za hlađenje za centralne sisteme hlađenja i primjene industrijske izmjene topline.
Postrojenja za tretman vode
Kompatibilni cjevovodi rashladne i komunalne vode koji opslužuju opremu za tretman i pripadajuću infrastrukturu.
Tehničke specifikacije
|
Parametar |
Referentna specifikacija |
|
Vrsta proizvoda |
FRP cijev za rashladnu vodu |
|
Osnovni materijal |
Termoreaktivna smola ojačana staklenim vlaknima |
|
Nominal Diameter |
65 do 1500 mm |
|
Wall Thickness |
5 do 18 mm |
|
Referentni radni pritisak |
Do 2,5 MPa |
|
Referentna radna temperatura |
-45 stepeni do 100 stepeni |
|
Resin System |
Epoksidna smola, vinil ester ili poliesterska smola |
|
Dužina cijevi |
Standardne ili prilagođene dužine |
|
Vrsta veze |
Prirubnički, ljepljivo spojeni ili utičnice |
|
Fittings |
Koljena, T-prirubnice, reduktori i prirubnice |
|
Proces proizvodnje |
Namotaj filamenta, podložan konačnoj potvrdi dizajna |
Materijali i proizvodnja
Ojačanje staklenim vlaknima
Staklena vlakna pružaju strukturno ojačanje. Orijentacija vlakana i debljina laminata biraju se prema specificiranim mehaničkim opterećenjima i zahtjevima dizajna.
Resin Matrix
Smola veže armaturu i daje matricu otpornu na koroziju. Izbor uzima u obzir sastav vode, aditive za tretman, temperaturu i uslove rada.
Filament Winding
Namotavanje filamenta postavlja armaturu impregniranu smolom u kontrolisanom uzorku oko rotacionog trna. Stvrdnjavanje i kontrola dimenzija slijede odobrene proizvodne specifikacije.
Opcije prilagođavanja
Dimenzije cevi
Nazivni promjer, debljina stijenke i dužina cijevi mogu se odrediti prema projektnim crtežima i potvrđenim proizvodnim mogućnostima.
Smola i laminat
Formulacija smole i konstrukcija laminata mogu se procijeniti u odnosu na radni pritisak, temperaturu, hemiju vode i strukturne zahtjeve.
Priključci i fitinzi
Prirubnički krajevi, vezani spojevi, spojevi čeone i omotane, koljena, T-u i reduktori mogu se specificirati tamo gdje ih podržava odabrani cijevni sistem.
Proizvodnja zasnovana na crtežu
Navedite crteže cjevovoda, priključne dimenzije, radne uslove i potrebne količine za tehnički pregled i ponudu.
Kontrola kvaliteta i dokumentacija
Dimenzionalna inspekcija
Prečnik cevi, debljina zida, dužina i dimenzije priključka proveravaju se prema odobrenim crtežima i specifikacijama.
Vizuelni pregled
Gotove površine i pristupačne površine laminata se provjeravaju prema važećim kriterijima prihvatljivosti.
Testiranje performansi
Tlačna, mehanička i druga ispitivanja određuju se odobrenim dizajnom proizvoda i projektnom specifikacijom.
Technical Documents
Dostupni dokumenti mogu uključivati listove sa podacima o proizvodu, crteže sa dimenzijama, informacije o materijalu, zapise o inspekcijama i primjenjive izvještaje o ispitivanju. Sertifikati i izjave o usklađenosti daju se tamo gdje važeća dokumentacija podržava navedeni opseg.
Vodič za odabir proizvoda
Navedite projektni tlak, normalni radni tlak, projektnu temperaturu, brzinu protoka i očekivane skokove tlaka kako biste utvrdili potrebnu vrijednost cijevi.
Identifikujte izvor vode, rastvorene soli, hemikalije za tretman i relevantne koncentracije za procenu kompatibilnosti smole.
Potvrdite nadzemnu ili ukopanu instalaciju, razmak među nosačima, vanjska opterećenja, izloženost sunčevoj svjetlosti i uslove na lokaciji. Zakopani sistemi zahtijevaju procjenu opterećenja tla i krutosti cijevi.
Navedite primjenjivi standard dizajna, klasu tlaka, kriterije inspekcije i zahtjeve za spojeve. Cijevi, fitinzi i spojevi moraju biti odabrani kao kompatibilni sistem.
